柴油曲臂车(B款) | 单位 | AYCQ3840 | AYCQ4042 | AYCQ4648 |
最大工作高度 | m | 40 | 42 | 48 |
最大平台高度 | m | 38 | 40 | 46 |
最大水平作业幅度 | m | 21.6 | 21.6 | 23 |
承载能力受限 | kg | 480 | 480 | 450 |
承载能力非受限 | kg | 230 | 230 | 230 |
最大跨越高度 | m | 19.5 | 19.5 | 19.5 |
收起时长度-小臂收藏 | m | 11.46 | 12.15 | 14.7 |
收起时长度-小臂展开 | m | 14.2 | 15.26 | 11.6 |
宽度-支腿全缩 | m | 2.49 | 2.49 | 2.49 |
宽度-支腿全伸 | m | 4.1 | 4.1 | 5.1 |
收起时高度 | m | 3.17 | 3.17 | 3.17 |
轴距 | m | 3.96 | 3.96 | / |
离地间隙 | mm | 430 | 430 | 370 |
平台尺寸(长×宽) | m | 2.44×0.91×1.13 | 2.44×0.91×1.13 | 2.44×0.91×1.13 |
内轮转弯半径支腿全缩 | m | 4.14 | 4.14 | 7.6 |
内轮转弯半径支腿全伸 | m | 3.13 | 3.13 | 2.69 |
外轮转弯半径支腿全缩 | m | 7.02 | 7.02 | 10 |
外轮转弯半径支腿全伸 | m | 6.5 | 6.5 | 7.07 |
收起状态行走速度 | km/h | 4.4 | 4.4 | 4.4 |
升起或延伸行走速度 | km/h | 1.1 | 1.1 | 1.1 |
最大爬坡度 | / | 21.8°(40%) | 21.8°(40%) | 21.8°(40%) |
轮胎规格 | 实心轮胎 | 385/65-22.5 | 385/65-22.5 | 445/65-22.5 |
转台回转速度 | rpm | 0~0.8 | 0~0.8 | 0~1/3rpm |
转台旋转 | ° | 360°连续 | 360°连续 | 360°连续 |
平台调平 | ° | 自动调平 | 自动调平 | 自动调平 |
平台旋转 | ° | ±80° | ±90° | ±80° |
燃油箱容量 | L | 151 | 151 | 151 |
总重量 | kg | 24500 | 21000 | 27000 |
系统电压 | V | 12 | 12 | 12 |
驱动转向型式 | / | 4×4×4 | 4×4×4 | 4×4×4 |
发动机 | / | 进口康明斯QSF2.8T-C71 | 进口康明斯QSF2.8T-C71 | 康明斯QSB3.9-C100 |
发动机额定功率 | kw/rpm | 53/2200 | 53/2200 | 74/2400 |
工作臂节数 | / | 3+2+1节 | 4+2+1节 | 3+3+1节 |
最高液压压力 | MPa | 25 | 25 | 25 |
产品描述:

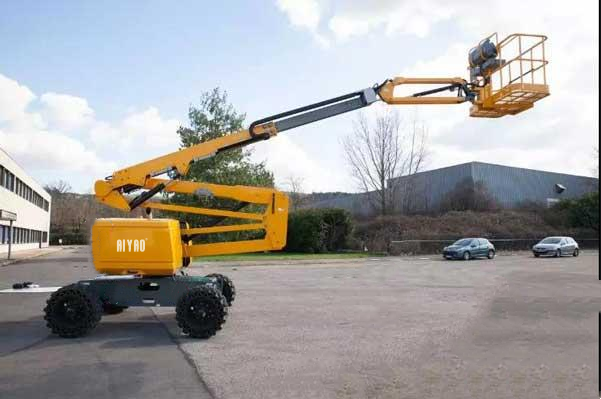

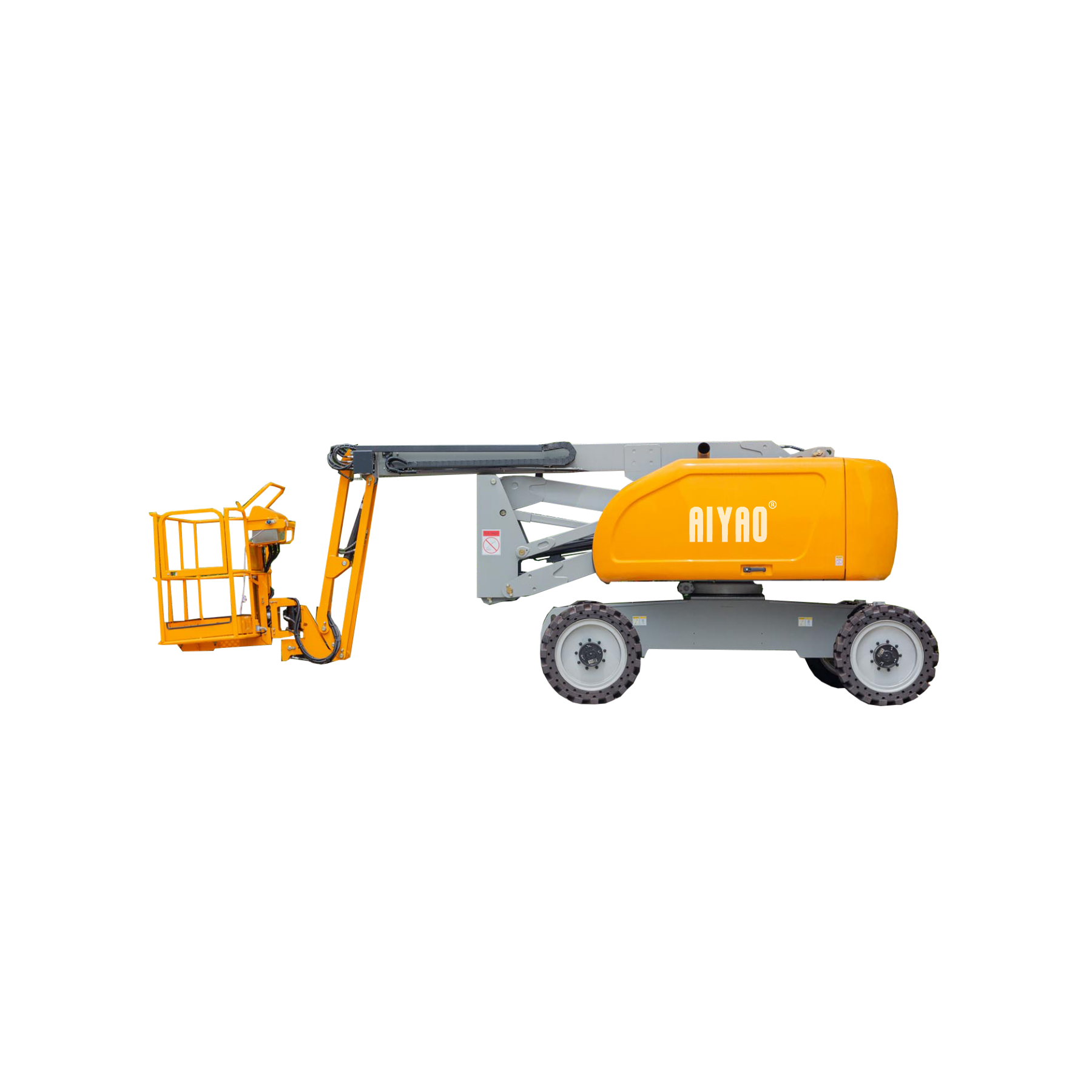

曲臂式高空作业平台用一部自行走高空作业平台代替脚手架来达到您需要的高度,解决您的难题。同时,还可以节省您的费用和宝贵的时间。特别适合于机场候机楼、车站、码头、体育场馆、钢铁厂、化工厂等较大范围的高空连续作业。
1. 曲臂式提供向上、向外和跨越的多方位定位功能,轻松运用多种方式到达您想达到的高度。
2. 标准配置的四连杆称重装置;超载保护、平台幅度和高度自动检测装置,保证作业时的安全性和平稳性。
3. 全比例控制手柄及CAN总线与PLC控制系统,操控简单、定位精度高,让用户随心所欲。
4. 采用电比例变量泵与液控变量马达及流量分配阀组成的闭式行走系统,能满足较高的移动速度及较低的稳定工作行走速度
5. 四轮驱动动力强劲,爬坡度大。
6. 飞臂角度变化范围为-55°~+75°,使您不用操作主臂就能到达您想去的地方。
7. 摆动轮轴能感知地形,在不平坦路面能保证四轮着地,不降低驱动力。
8. 工作台的旋转范围为±80°,使您的工作变得更灵活。
9. 在发动机和油泵故障时保证臂架缩回下降。
10. 电动曲臂型采用蓄电池为动力源,噪音低、无排放,适合室内及一些特殊要求的环境使用。
11. 提供发电机组的可选项,可利用发电机发电对蓄电池充电。适应于野外作业不能及时充电的场合。
12. 电动型有更小的宽度和高度(收车状态),更适于室内作业。
