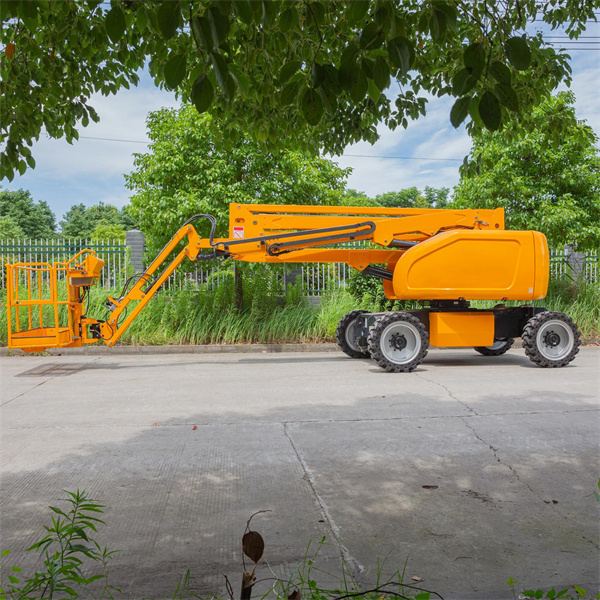

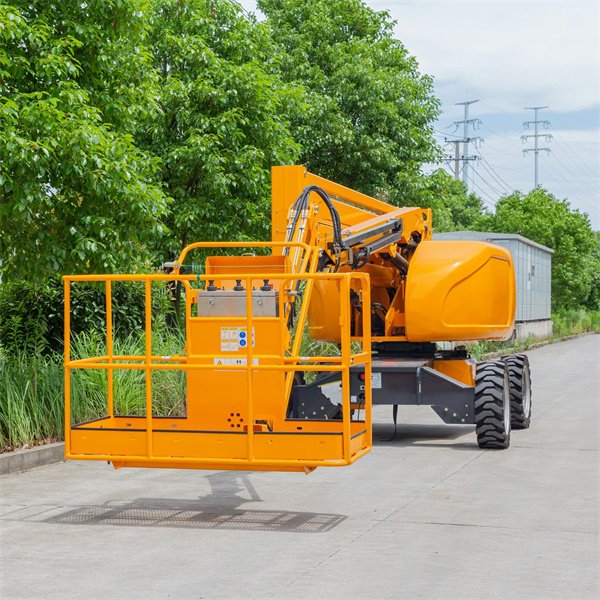

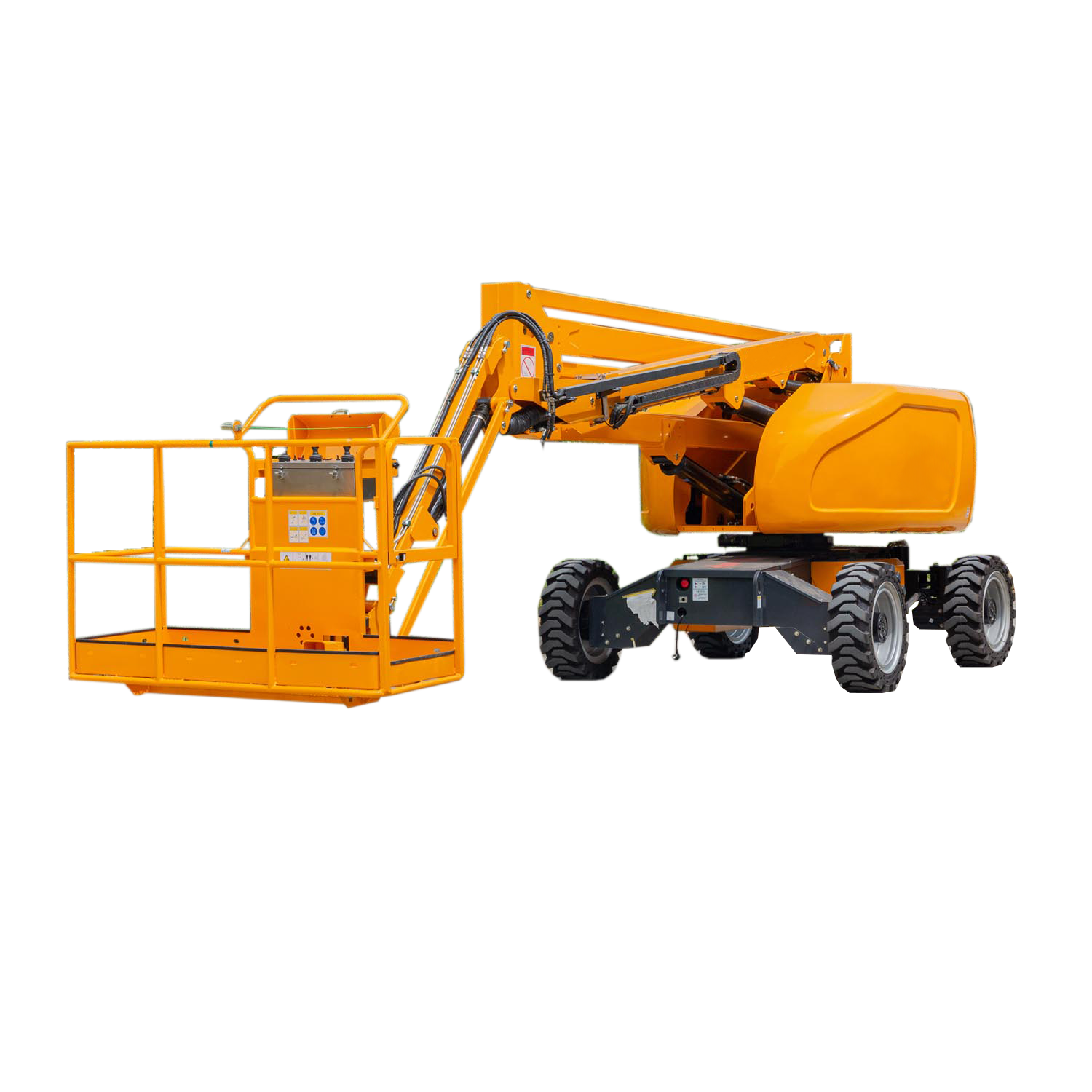

柴油曲臂车(A款) | 单位 | AYCQ1416 | AYCQ1618 |
最大工作高度 | m | 16 | 18 |
最大平台高度 | m | 14 | 16 |
最大水平作业幅度 | m | 8 | 10 |
承载能力 | kg | 230 | 230 |
跨越高度 | m | 7 | 7.75 |
收起时长度 | m | 6.83 | 7.7 |
宽度 | m | 2.28 | 2.29 |
收起时最大高度 | m | 2.36 | 2.38 |
轴距 | m | 2.45 | 2.4 |
离地间隙 | mm | 430 | 430 |
平台尺寸(长×宽) | m | 1.83×0.76×1.13 | 1.83×0.76 |
内轮转弯半径 | m | 2.61 | 2.61 |
外轮转弯半径 | m | 5.61 | 5.61 |
收起状态行走速度 | km/h | 4.2 | (2WD)6.3km/h(4WD)4.2km/h |
升起或延伸行走速度 | km/h | 1.1 | 1.1 |
最大爬坡度 | ° | 24°(45%) | 16.7°(30% 2WD)/24.4°(45% 4WD)° |
轮胎规格 | / | 33×12-20实心轮胎 | |
转台回转速度 | rpm | 0~1.5 | 0~0.8 |
转台旋转 | ° | 360°连续 | 360°连续 |
平台调平 | / | 自动调平 | 自动调平 |
平台旋转 | ° | ±80° | ±80° |
燃油箱容量 | L | 100 | 100 L |
总重量kg | kg | 7500 | ((2WD)7677/(4WD)7877 |
系统电压 | V | 12 | 12 |
驱动转向型式 | / | 4×4×2 | 4×2×2/4×4×2 |
发动机 | / | Yanmar 4TNV94L | 洋马4TNV94L-B×PHZ |
发动机额定功率 | kw/rpm | 35.5kw/2200rpm | 35.5kw/2200rpm |
最高液压压力 | MPa | 21 |
产品描述:
能适应特定作业环境,即能在潮湿、腐蚀性强、多尘、高温、低温环境下工作。机器具有自动行走的功能,能够在不同工作状态下,快速、慢速行走,只需一个人在高空作业时可操作机器连续完成升降、前进、后退、转向、回转等动作,较传统的液压平台大大提高了工作效率,减少操作人员数量及劳动强度。
臂架:
·臂架头部、油缸活塞杆等处有防尘防沙装置。
·拖链为耐海洋性气候的高强度工程塑料,适应恶劣的工作环境。
转台 底架与转台上设有吊环位置,方便吊装。
安全设定:
·工作斗具有自动调平功能,工作斗相对水平面的倾斜角度能不大于1.5°。
·设有上下控制台(地面控制台与平台控制台)且上下控制台使用换向开关转换。上部控制使用时对下部控制台锁止功能。上下控制台均有防护罩保护。
·臂架伸缩、变幅、回转运行平稳,并具有缓冲装置
·平台行走和臂架回转设有可靠的制动器,保证在坡道上及运行过程中能可靠控制。
·平台上设有脚踏开关,只有踏下脚踏开关方能进行操作。
·平台幅度和高度达到一定时,行驶速度和臂架动作速度自动受到限制。当机器停放在不平度超过3°的地面时,臂架动作将受到限制。
·各油缸设有平衡阀或液压锁保证油缸不会自动动作,并且油缸与平衡阀、液压锁的连接是刚性的。
·标识清晰、含义明确。
电气系统:
·采用PLC和CAN总线控制方式,简化线路,便于维护修理。采用金属防空插头,防护等级达到IP65。
·臂架伸缩、变幅、回转以及平台行走均采用电控液压比例控制,能实现无级调速。
·设备臂架下降时,会发出声光报警。
·上下控制台均设有紧急停止按钮,当操作出现意外情况时,能够使操作者迅速熄灭发动机,避免平台继续运动。
·下控制台带有显示屏,可以监测整车运行状况。
·上下控制台均有防护罩保护。
·设有防发动机运转状态下再次启动的装置。
液压系统:
·主要液压元件与控制元件为进口品牌产品,可靠度高。
·液压系统具有自动压力补偿和负荷感应功能,保证油泵和发动机不致因过载而受损。
·设有手动应急下降装置,当发动机或主油泵发生故障时,能使工作斗安全降至地面。
·臂架伸缩、变幅、回转和平台行走能多工作同时进行。
·在液压回路上安装安全阀,防止液压部件中压力异常升高。
·工作斗调平采用静压调平系统,相对与传统的电液调平,静压调平系统运行更平稳,可靠性更高,更重要的是能避免电气故障引起的误动作。
发动机系统:
·发动机油门控制有三挡速度(或无级变速),当较长时间没有任何动作时,发动机自动降为低怠速,满足节能要求。
·发动机进气系统采用封闭式双级过滤,适应多粉尘的环境作业;且维护保养方便。
·设有防止发动机过热及液压油压力过低自动停机装置。
功能特点:
·采用本公司称重装置能实现工作台负荷的准确称量。该称重装置不受载荷在平台上位置的影响,避免了误判而影响平台的正常工作。
·PLC与CAN总线控制。在底架、转台和平台上分别装上一台工业控制器,这些控制器的防护等级都有IP65,同时采用先进的CAN总线控制,线路简单、可靠性好;维修和故障诊断简单。
·安全性高。双阀芯液压回路,防止液压阀卡滞而发生不可控事故。应急动力单元保证了即使在发动机失效的情况下也能及时收车。
·防误操作功能。防止发动机启动状态下再启动,保护启动机和飞轮齿圈;平台幅度和高度达到一定时,行驶速度和臂架动作速度自动受到限制,即使发动机处于高速状态。
