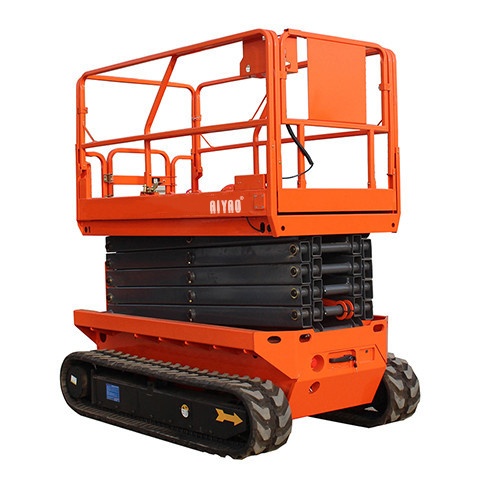

履带式剪叉高空作业平台 | AYJCL-6.5 | AYJCG-8 | AYJCG-10 | AYJCG-12 |
安全工作载荷 | 200Kg | 300Kg | 300Kg | 300Kg |
延伸平台安全工作载荷 | 115Kg | 113Kg | 113Kg | 113Kg |
最大工作高度 | 6.5m | 8m | 10m | 12m |
最大平台高度 | 4.5m | 6m | 8m | 10m |
整机长度 | 1270mm | 2470mm | 2440mm | 2470mm |
整机宽度 | 790mm | 1450mm | 1390mm | 1450mm |
整机高度(护栏未折叠) | 1820mm | 2275mm | 2400mm | 2525mm |
整机高度(护栏折叠) | 1350 | 1765mm | 1890mm | 2015mm |
工作平台尺寸 | 1230X655mm | 2270X1120mm | 2270X1120mm | 2270X1120mm |
平台延伸尺寸 | 550mm | 900mm | 900mm | 900mm |
最小离地间隙 | 170mm | 170mm | 170mm | 170mm |
最小转弯半径 | 0m | 0m | 0m | 0m |
举升电机 | 24V/1.2Kw | 48V/2.2Kw | 48V/2.2Kw | 48V/2.2Kw |
行走电机 | 2x24v/1.5kw | 2x48v/4kw | 2x48v/4kw | 4Kw/48V |
机器运行速度 | 2Km/h | 2Km/h | 2Km/h | 2Km/h |
上升/下降速度 | 24/20sec | 24/34sec | 28/38sec | 3-5m/min |
蓄电池 | 24v/225Ah | 8X6v/250Ah | 8X6V/225Ah | 8X6V/260Ah |
充电器 | 24V/15A | 48V/25A | 48V/25A | 48V/25A |
最大爬坡能力 | 30% | 30% | 30% | 30% |
工作最大允许角度 | 2°/3° | 2°/3° | 1.5°/3° | 2°/3° |
整机重量 | 790Kg | 2750Kg | 2610Kg | 3030Kg |
选配 | 额定载重450kg | |||
液压调平支腿 |
标准配置:
比例控制、平台门自锁、单向延伸平台、全程可自行走、无痕轮胎/4*2、驱动、自动刹车系统、紧急下降系统、紧急停止按钮、油管防爆系统、故障诊断系统、倾斜保护系统、动作蜂鸣器、喇叭、安全检修支撑、标准运输叉车孔、充电保护系统、频闪灯、折叠围栏、自动坑洞保护
选装配置:
超载限制、底盘到平台AC电源、平台工作灯、底盘到平台导气管、平台防碰头开关
